GSG Dreh-Kipp-Beschlag DK17A silber

Beschreibung

Beschreibung:

• ideal zum Um- oder Nachrüsten von Holzfenstern zu Dreh-Kipp-Fenster
• dann ist eine einfache Einhandbedienung möglich
• Hebel auf 45° Grad …wie auf dem Bild = Fenster verschlossen
• Hebel nach unten = Fenster zum Öffnen = Drehstellung
• Hebel nach oben = Fenster zum Ankippen = Kippstellung
• max. Fenstergewicht 40 kg
• das Eckgelenkunterteil wird an dem Rahmen geschraubt, das Umlenkgetriebe und die Stangen am Flügel
• die Stange mit der Mittenausdrehung wird senkrecht angebracht und die andere waagerecht

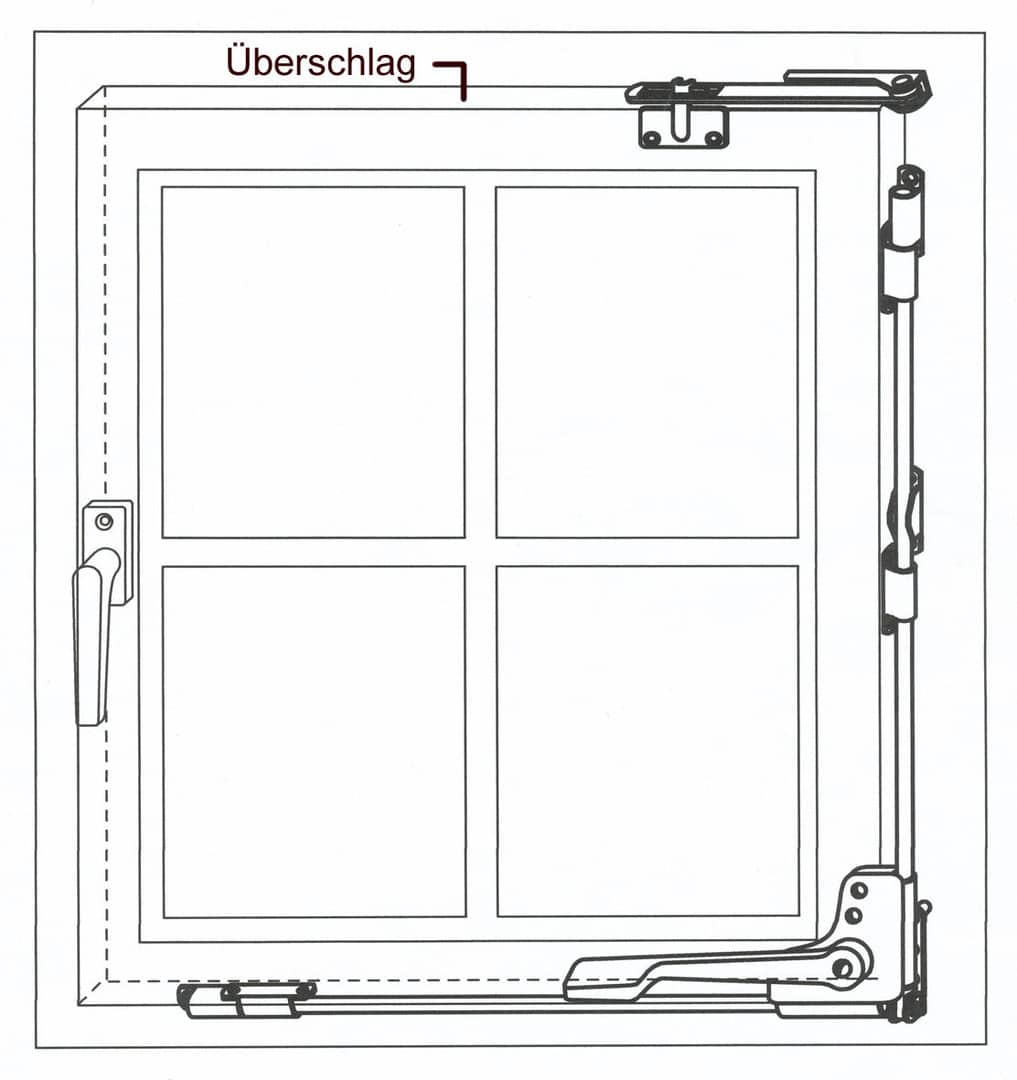

• der gerade Überschlag des Flügels sollte dabei >/= 15 mm sein (größer oder gleich)
• sie können einen zu kleinen Überschlag auch mit einer Leiste auf 15 mm vergrößern
• diese 15 mm werden benötigt um die Führungsbänder an dem Fensterflügel zu schrauben
• Schließ- und Führungsband: Breite = 15 mm x Länge 56 mm
• oben und seitlich muß das letzte Führungsband am Rahmen angeschraubt werden
• die kleinen Auflaufbleche werden unten am Rahmen und Flügel an der gleichen Stelle befestigt
• diese Stelle sollte möglichst weit weg vom Ecklager sein
• die Auflaufbleche berühren sich in geschlossener Position und entlasten das Gewicht des Flügels
• alle Stahlteile galvanisch hell verzinkt und zum Aufschrauben
• zum Anschrauben werden je nach Fensterrahmenstärke und Material noch Schrauben benötigt
• bei Holzfenster zum Beispiel: 23 Stück Spanplattenschrauben 4 x 40 mm und 4 Stück 2,5 x 10 mm
• der Alu-Hebel ist silber pulverbeschichtet

Nr. 10-04009-08E bestehend aus:

1 Stück Hebel silber, 1 Stück Unterlage
1 Stück Eckgelenkunterteil
1 Stück Unterlegscheibe
5 Stück Aufschraub-, Schließ- u. Führungsband
1 Stück Aufschraubband geschlitzt
2 Stück Auflaufbleche klein & groß
1 Stück Aufschraubplatte für Schere

extra:
1 Stück Schließstange 115 cm mit ME
1 Stück Schließstange 55 cm ohne ME
1 Stück Schere 40 cm

Folgende Ausführungen sind lieferbar… Die Stangen können für kleinere Fensterflügel auch gekürzt werden:

DK 17 Mini für eine Flügelgröße von b x h = minimal 45 x 75 cm bis max. 65 x 95 cm
DK 17 A für eine Flügelgröße von b x h = minimal 60 x 120 cm bis max. 85 x 140 cm
DK 17 XL für eine Flügelgröße von b x h = minimal 90 x 135 cm bis max. 110 x 150 cm
DK 17 XXL für eine Flügelgröße von b x h = minimal 105 x 135 cm bis max. 120 x 150 cm
