Dreh-Kipp-Beschlag DK 17 XL zum Aufschrauben

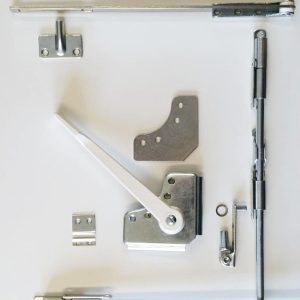

• – für eine Flügelgröße von b x h = minimal 90 x 135 cm bis max. 110 x 150 cm – die Stangen im Durchmesser 9 mm können für kleinere Fensterflügel auch gekürzt werden – rechts und links verwendbar – Beschreibung: ideal zum Um- oder Nachrüsten von Holzfenstern zu Dreh-Kipp-Fenster dann ist eine einfache Einhandbedienung möglich Hebel auf 45° Grad …wie auf dem Bild = Fenster verschlossen Hebel nach unten = Fenster zum Öffnen = Drehstellung Hebel nach oben = Fenster zum Ankippen = Kippstellung max. Fenstergewicht 40 kg das Eckgelenkunterteil wird an dem Rahmen geschraubt das Umlenkgetriebe und die Stangen am Flügel (Flügelbreite ohne Glas minimal 30 mm) das Umlenkgetriebe mit Hebel
• hat am Drehpunkt eine Höhe von 28 mm
• der Hebel am Ende eine Höhe von 47 mm die Stange mit der Mittenausdrehung wird senkrecht angebracht und die andere waagerecht Stangendurchmesser = 9 mm der gerade Überschlag des Flügels sollte dabei >/= 15 mm sein (größer oder gleich – siehe Zeichnung) sie können einen zu kleinen Überschlag auch mit einer Leiste auf 15 mm vergrößern diese 15 mm werden benötigt um die Führungsbänder an dem Fensterflügel zu schrauben Schließ- und Führungsband: Breite = 15 mm x Länge 56 mm oben und seitlich muß das letzte Führungsband am Rahmen angeschraubt werden die kleinen Auflaufbleche werden unten am Rahmen und Flügel an der gleichen Stelle befestigt diese Stelle sollte möglichst weit weg vom Ecklager sein die Auflaufbleche berühren sich in geschlossener Position und entlasten das Gewicht des Flügels alle Stahlteile galvanisch hell verzinkt und zum Aufschrauben zum Anschrauben werden je nach Fensterrahmenstärke und Material noch Schrauben benötigt bei Holzfenster zum Beispiel: 23 Stück Spanplattenschrauben 4 x 30 mm und 4 Stück 2
• 5 x 10 mm der Alu-Hebel ist weiß pulverbeschichtet Lieferung bestehend aus: 1 Stück Umlenkgetriebe mit weißem Hebel und Unterlage 1 Stück Eckgelenkunterteil
• Breite x Tiefe x Höhe = 15 x 18 x 71 mm 1 Stück Schere 40 cm
• Anschraubgelenk Breite x Länge x Höhe = 15 x 88 x 21 mm 1 Stück Aufschraubplatte für Schere
• Breite x Höhe x Tiefe = 48 x 25 x 17 mm 3 Stück Aufschraub-Führungsband
• Breite x Länge x Höhe = 14 x 56 x 17 mm 2 Stück Aufschraub-Schließband
• Breite x Länge x Höhe = 14 x 56 x 17 mm 1 Stück Aufschraubband geschlitzt
• Breite x Länge x Höhe = 14 x 56 x 14 mm 1 Stück Schließstange 130 cm mit Mittenausdrehung 1 Stück Schließstange 85 cm ohne Mittenausdrehung 2 Stück Auflaufbleche
• Lieferung ohne Schrauben DK 17 ca. 0
• ca. 0
• Folgende Ausführungen sind lieferbar… Die Stangen können für kleinere Fensterflügel auch gekürzt werden: DK 17 Mini für eine Flügelgröße von b x h = minimal 45 x 75 cm bis max. 65 x 95 cm DK 17 A für eine Flügelgröße von b x h = minimal 60 x 120 cm bis max. 85 x 140 cm DK 17 XL für eine Flügelgröße von b x h = minimal 90 x 135 cm bis max. 110 x 150 cm DK 17 XXL für eine Flügelgröße von b x h = minimal 105 x 135 cm bis max. 120 x 150 cm
