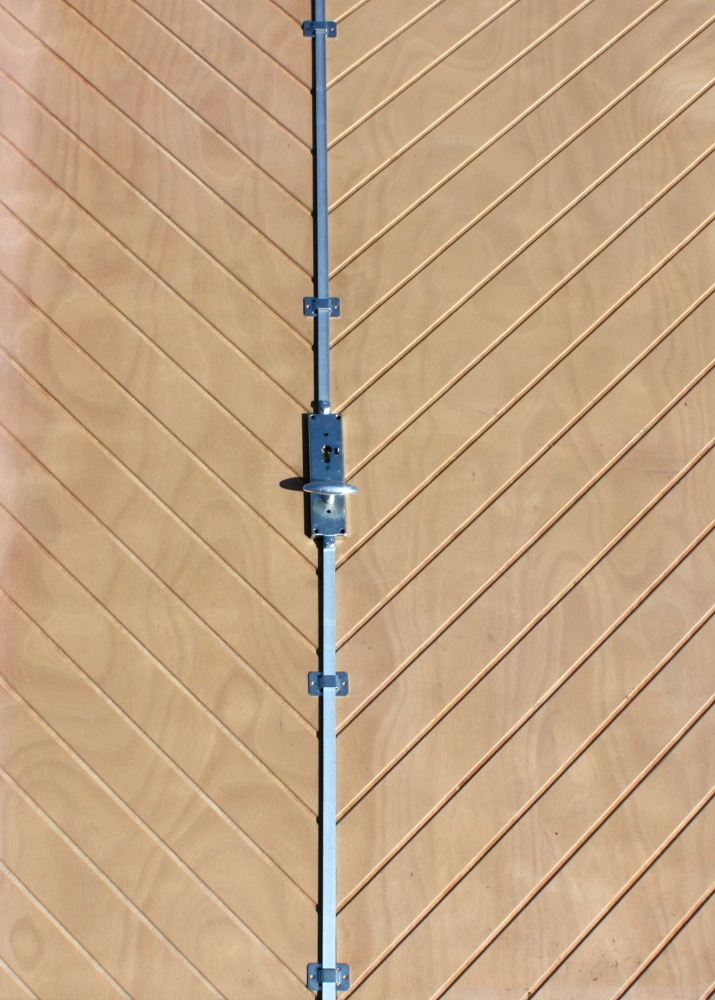

1 Stück Garagentorbeschlag GTB V2-XXL Beschreibung GTB V2-XXL stabiler und sicherer Verschluss für Tor- oder Türflügel und Schwingtore für Höhe 323 cm Schloss für Profilzylinder vorbereitet
• schließbar von außen und bedienbar von innen mit Doppelgriff und Schild aus Alu natur für Torstärke bis 70 mm massive Flachstangen aus Stahl für eine robuste Verriegelung
• Hub 2 x 20 mm alle Stahlteile galvanisch verzinkt und blauchromatiert Gewicht des kompletten Beschlages ca. 3
• 5 kg Schließfunktion GTB V2 Öffnen von Außen: mit dem Schlüssel wird im Schloss eine Sperre entriegelt
• durch drehen des Griffes werden die Riegelstangen eingezogen. Öffnen von Innen: mit dem vorhandenen Entriegelungshebel wird im Schloss eine Sperre entriegelt
• durch drehen des Griffes werden die Riegelstangen eingezogen. Schließen von Außen oder Innen: Durch drehen des Griffes werden die Riegelstangen ausgefahren und das Schloss verriegelt selbstständig
• ohne das nochmals der Schlüssel betätigt werden muss. Grundausstattung GTB V2-XXL bei Lieferung 1 x Schloss GTB 2 für Profilzylinder vorbereitet
• Nuß 9 x 9 mm
• b x h x t = 60 x 230 x 16 mm 1 x Schild mit PZ-Lochung aus ALU natur
• Stützring für Drücker aus Stahl
• b x h x t = 50 x 160 x 6 mm 1 x Doppelgriff aus Alu natur
• Drückerstift 9 x 9 mm
• b x h x t = 90 x 25 x 160 mm
• 1 x Fixierstift 3 x 26 mm 2 x Flachstange massiv Stahl mit je einer Gewindebohrung M 10
• b x t x l = 20 x 8 x 1500 mm 2 x Sechskantschraube M 10 x 12 mm 4 x Stangenschlaufe aus 2
• 5 mm Stahlblech mit je 2 Bohrungen 6
• 5 mm
• b x h x t = 65 x 41 x 15 mm 2 x Schließblech aus 2
• 5 mm Stahlblech mit je 2 Bohrungen 5
• 1 mm
• b x h = 80 x 21 mm Montagematerial GTB V 2 bauseits bereitstellen Sie benötigen unterschiedliche Schrauben zur Befestigung an Holz- oder Metalltoren Beispiel für ein Holztor mit 25 mm Stärke: für den Schlosskasten = 4 Stück Schlossschrauben M 6 x 50 mm für das Schild = 2 Schrauben M 5 x 40 mm für die 4 Stangenschlaufen = 8 Stück Spax 5 x 20 mm oder Schlossschrauben M 6 x 35 mm für die 2 Schließbleche = 4 Stück Holzschrauben z. B. 5 x 50 mm
• eventuell mit Dübel und einen Profil-Halbzylinder 10 x 40 mm Montageempfehlung GTB V2 auf dem Torflügel die Position der Flachstangen von oben bis unten anzeichnen untere Flachstange an das entriegelte Schloss mit der Sechskantschraube M 10 anschrauben
• den Hub der Flachstangen von ca. 20 mm nach unten und oben beachten im Boden die Senke für die Flachstange einbringen
• Schließblech aufschrauben oder andübeln Schloss als Bohrschablone benutzen und alle Bohrungen anzeichnen und ausführen Schloss mit Schild
• Doppelgriff und Profilzylinder montieren obere Flachstange anschrauben und Länge der Stange anzeichnen Flachstange mit einer Metallsäge oder Trennschleifer kürzen (in unserem Shop unter Werkzeug) Flachstangen mit Stangenschlaufe befestigen und oberes Schließblech montieren Funktion überprüfen

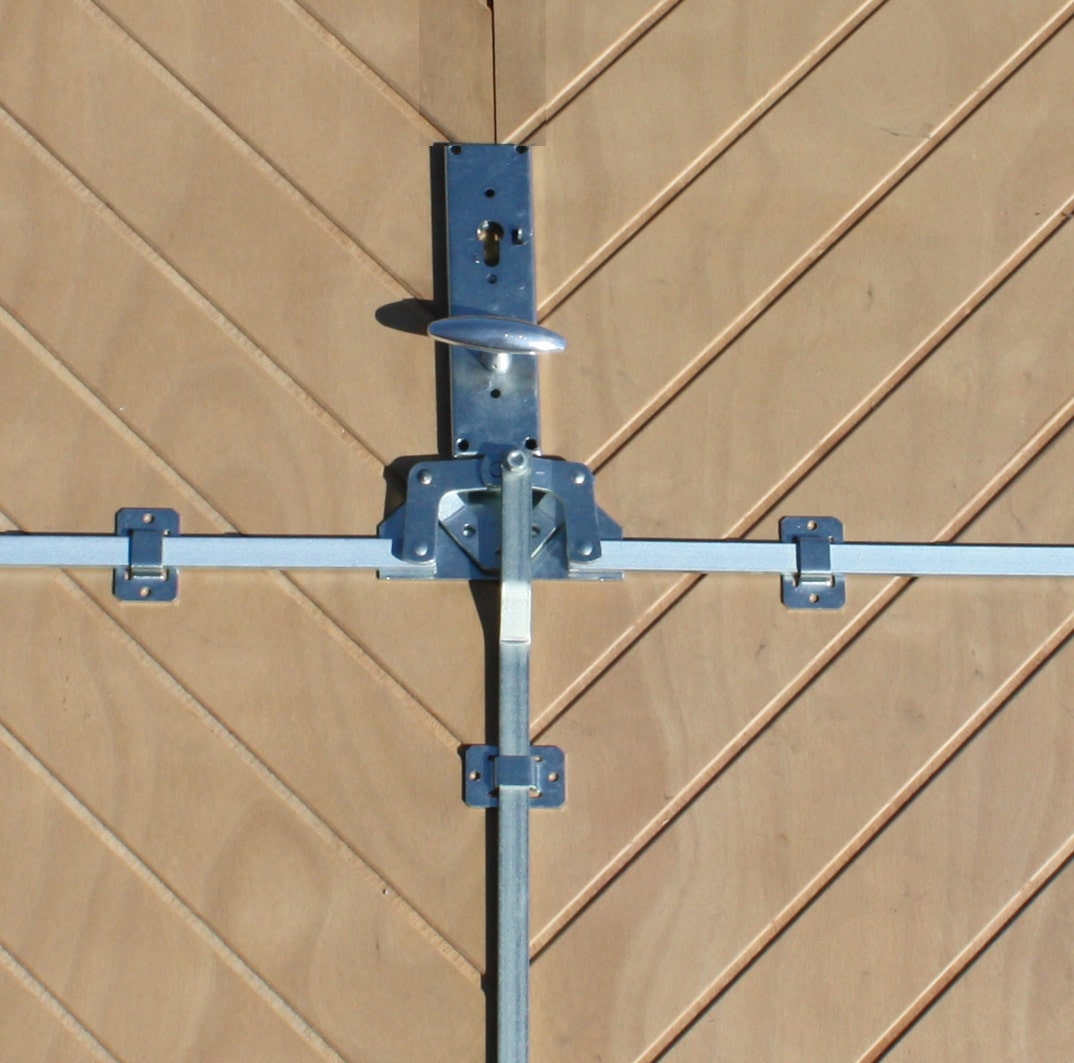

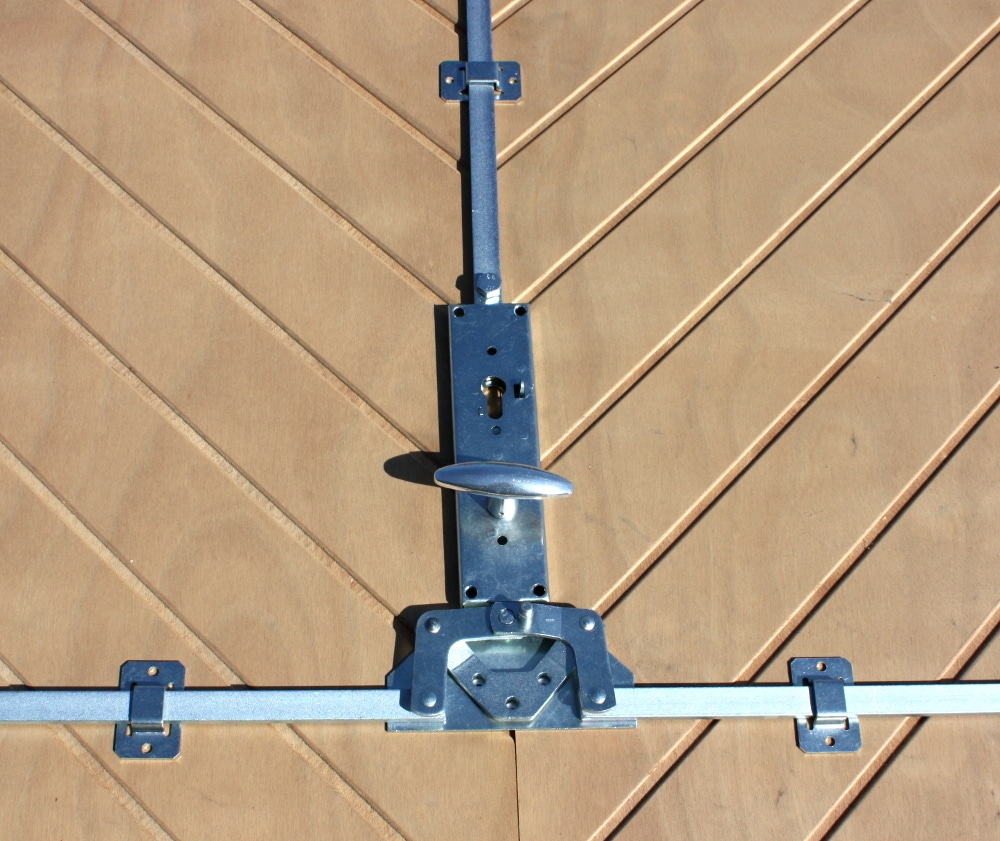

• alle Schrauben nachziehen und fertig In unserem Shop finden Sie weitere Varianten:
