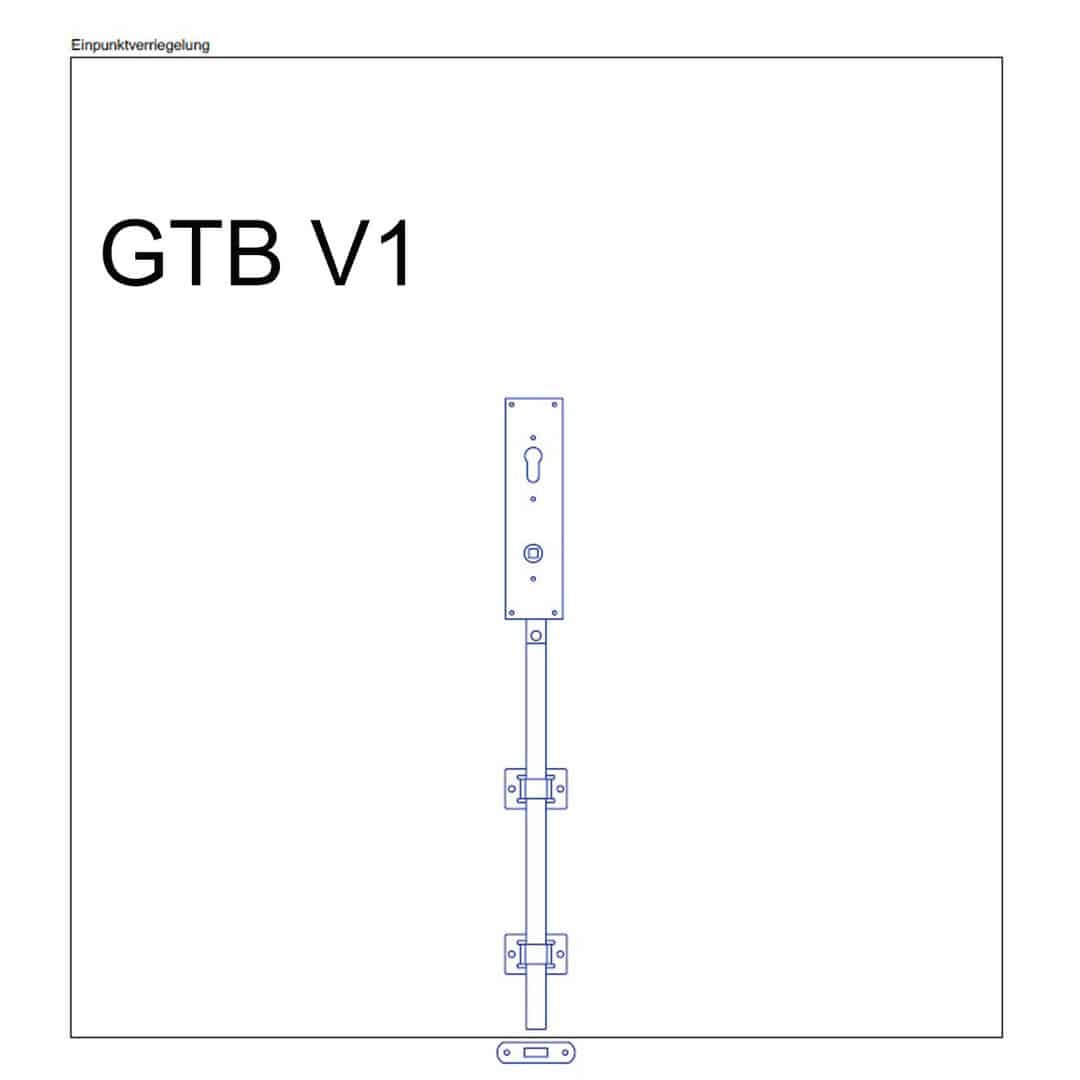

1 Stück Garagentorbeschlag GTB V1 Beschreibung GTB V1 stabiler und sicherer Verschluss für Tor- oder Türflügel und Schwingtore Schloss für Profilzylinder vorbereitet
• schließbar von außen und bedienbar von innen mit Doppelgriff und Schild aus Alu natur für Torstärke bis 70 mm massive Flachstange aus Stahl für eine robuste Verriegelung
• Hub 2 x 20 mm alle Stahlteile galvanisch verzinkt und blauchromatiert Gewicht des kompletten Beschlages ca. 3
• 5 kg Schließfunktion GTB V1 Öffnen von Außen: mit dem Schlüssel wird
• nach einer halben Umdrehung nach rechts eine Sperre entriegelt
• durch Drehen des Griffes wird die Riegelstange eingezogen. Öffnen von Innen: mit dem vorhandenen Entriegelungshebel wird im Schloss eine Sperre entriegelt
• durch Drehen des Griffes wird die Riegelstange eingezogen. Schließen von Außen oder Innen: Durch Drehen des Griffes wird die Riegelstange ausgefahren und das Schloss verriegelt selbstständig

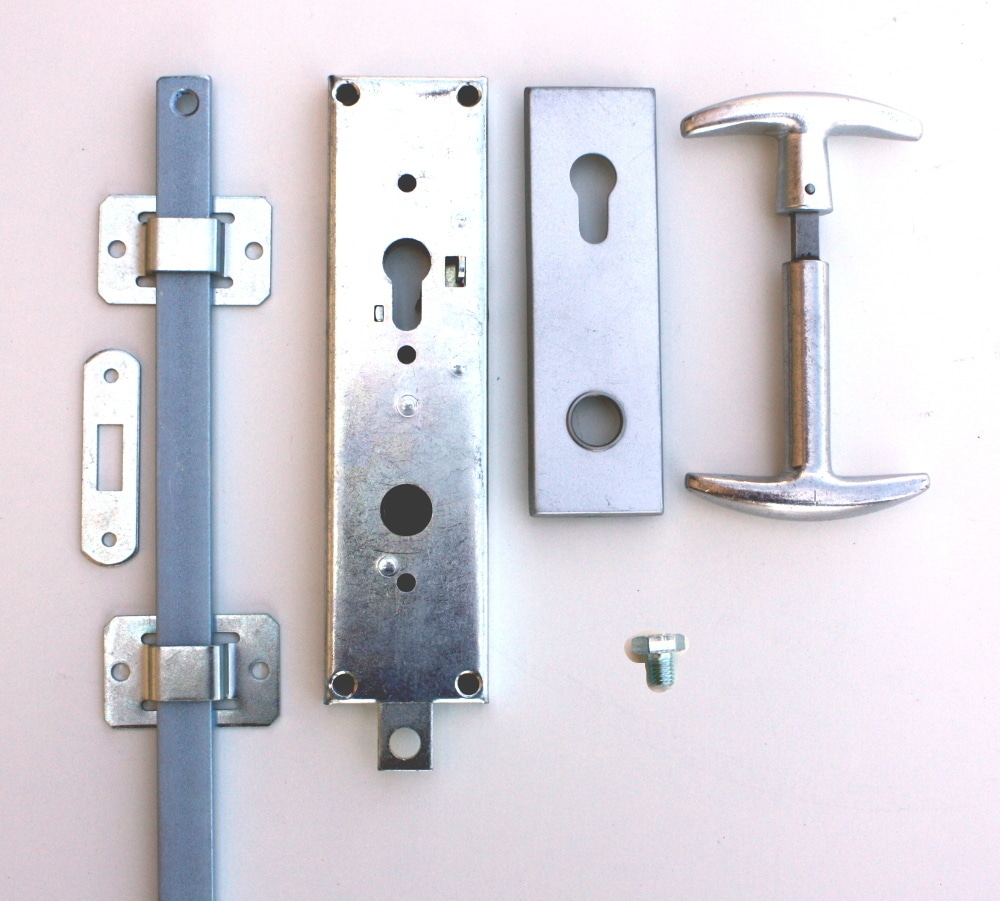

• ohne das nochmals der Schlüssel betätigt werden muss. Grundausstattung GTB V1 bei Lieferung 1 x Schloss GTB 1 für Profilzylinder vorbereitet
• Nuß 9 x 9 mm
• b x h x t = 60 x 230 x 16 mm 1 x Schild mit PZ-Lochung aus ALU natur
• Stützring für Drücker aus Stahl
• b x h x t = 50 x 160 x 6 mm 1 x Doppelgriff aus Alu natur
• Drückerstift 9 x 9 mm
• b x h x t = 90 x 25 x 160 mm

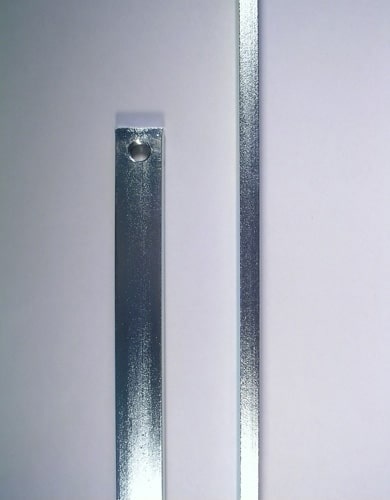

• 1 x Fixierstift 3 x 26 mm 1 x Flachstange massiv Stahl mit einer Gewindebohrung M 10
• b x t x l = 20 x 8 x 1250 mm 1 x Sechskantschraube M 10 x 12 mm 2 x Stangenschlaufe aus 2
• 5 mm Stahlblech mit je 2 Bohrungen 6
• 5 mm
• b x h x t = 65 x 41 x 15 mm 1 x Schließblech aus 2
• 5 mm Stahlblech mit 2 Bohrungen 5
• 1 mm
• b x h = 80 x 21 mm Montagematerial GTB V1 bauseits bereitstellen Sie benötigen unterschiedliche Schrauben zur Befestigung an Holz- oder Metalltoren Beispiel für ein Holztor mit 25 mm Stärke: für den Schlosskasten = 4 Stück Schlossschrauben M 6 x 50 mm für das Schild = 2 Schrauben M 5 x 40 mm für die 2 Stangenschlaufen = 4 Stück Spax 5 x 20 mm oder Schlossschrauben M 6 x 35 mm für das Schließbleche = 2 Stück Holzschrauben z. B. 5 x 50 mm
• eventuell mit Dübel und einen Profil-Halbzylinder 10 x 40 mm Montageempfehlung GTB V1 auf dem Torflügel die Position der Flachstangen von oben bis unten anzeichnen die Flachstange an das entriegelte Schloss mit der Sechskantschraube M 10 anschrauben
• den Hub der Flachstangen von ca. 20 mm nach unten beachten Flachstange bei Bedarf vorher mit einer Metallsäge oder Trennschleifer kürzen (in unserem Shop unter Werkzeug) Flachstange mit Stangenschlaufe befestigen im Boden die Senke für die Flachstange einbringen
• Schließblech aufschrauben oder andübeln Schloss als Bohrschablone benutzen und alle Bohrungen anzeichnen und ausführen Schloss mit Schild
• Doppelgriff und Profilzylinder montieren Funktion überprüfen
• alle Schrauben nachziehen und fertig In unserem Shop unter der Kategorie “08. Beschläge Tore” finden Sie weitere Varianten:
