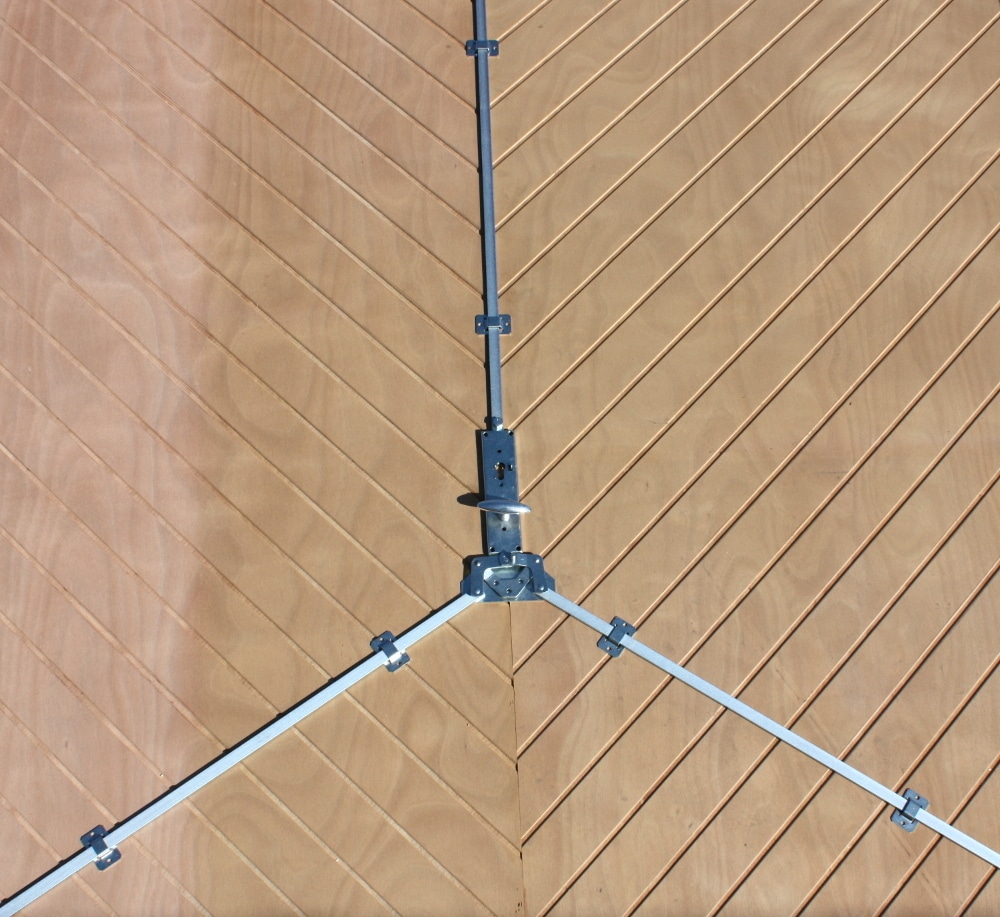

1 Stück Garagentorbeschlag GTB MX3-XXL variabel Beschreibung GTB MX3-XL stabiler und sicherer Verschluss für Tore- oder Türflügel und Schwingtore Torbreite bis 356 cm bei Stangenbefestigung 90 ° zur Senkrechten und Törhöhe bis 300 cm Torbreite bis 240 cm bei Stangenbefestigung 45 ° zur Senkrechten und Türhöhe bis 265 cm Schloss für Profilzylinder vorbereitet
• schließbar von außen und bedienbar von innen mit Doppelgriff und Schild aus Alu natur für Torstärke bis 70 mm massive Flachstangen aus Stahl für eine robuste Verriegelung
• Hub je Stange 20 mm alle Stahlteile galvanisch verzinkt und blauchromatiert Gewicht des kompletten Beschlages ca. 5
• 5 kg Schließfunktion GTB MX3-XXL Öffnen von Außen: mit dem Schlüssel wird
• nach einer halben Umdrehung nachb rechts eine Sperre entriegelt
• durch Drehen des Griffes wird die Riegelstange eingezogen. Öffnen von Innen: mit dem vorhandenen Entriegelungshebel wird im Schloss eine Sperre entriegelt
• durch Drehen des Griffes werden die Riegelstangen eingezogen. Schließen von Außen oder Innen: Durch Drehen des Griffes wird die Riegelstange ausgefahren und das Schloss verriegelt selbstständig
• ohne das nochmals der Schlüssel betätigt werden muss. Grundausstattung GTB MX3-XXL bei Lieferung: 1 x Schloss GTB 1 für Profilzylinder vorbereitet
• Nuß 9 x 9 mm
• b x h x t = 60 x 230 x 16 mm 1 x Schild mit PZ-Lochung aus ALU natur
• Stützring für Drücker aus Stahl
• b x h x t = 50 x 160 x 6 mm 1 x Doppelgriff aus Alu natur
• Drückerstift 9 x 9 mm
• b x h x t = 90 x 25 x 160 mm
• 1 x Fixierstift 3 x 26 mm 1 x Winkelgetriebe mit Unterlage und Befestigungsmutter
• b x h = 160 x 80 mm 2 x Flachstange aus massivem Stahl mit Bohrung 10.5 mm
• b x t x l = 20 x 8 x 1750 mm 1 x Flachstange aus massivem Stahl mit Bohrung M 10 mm
• b x t x l = 20 x 8 x 1250 mm 1 x Sechskantschraube M 10 x 12 mm 6 x Stangenschlaufe aus 2
• 5 mm Stahlblech mit je 2 Bohrungen 6
• 5 mm
• b x h x t = 65 x 41 x 15 mm 3 x Schließblech aus 2
• 5 mm Stahlblech mit 2 Bohrungen 5
• 1 mm
• b x h = 80 x 21 mm Lieferung ohne Profil-Halbzylinder und ohne Befestigungsschrauben Montagematerial GTB bauseits bereitstellen Sie benötigen unterschiedliche Schrauben zur Befestigung an Holz- oder Metalltoren Beispiel für ein Holztor mit 25 mm Stärke: für den Schlosskasten = 4 Stück Schlossschrauben M 6 x 50 mm für das Schild = 2 Schrauben M 5 x 40 mm für die Stangenschlaufen und Winkelgetriebe = Spax 5 x 20 mm oder Schlossschrauben M 6 für die Schließbleche = Holzschrauben z. B. 5 x 50 mm

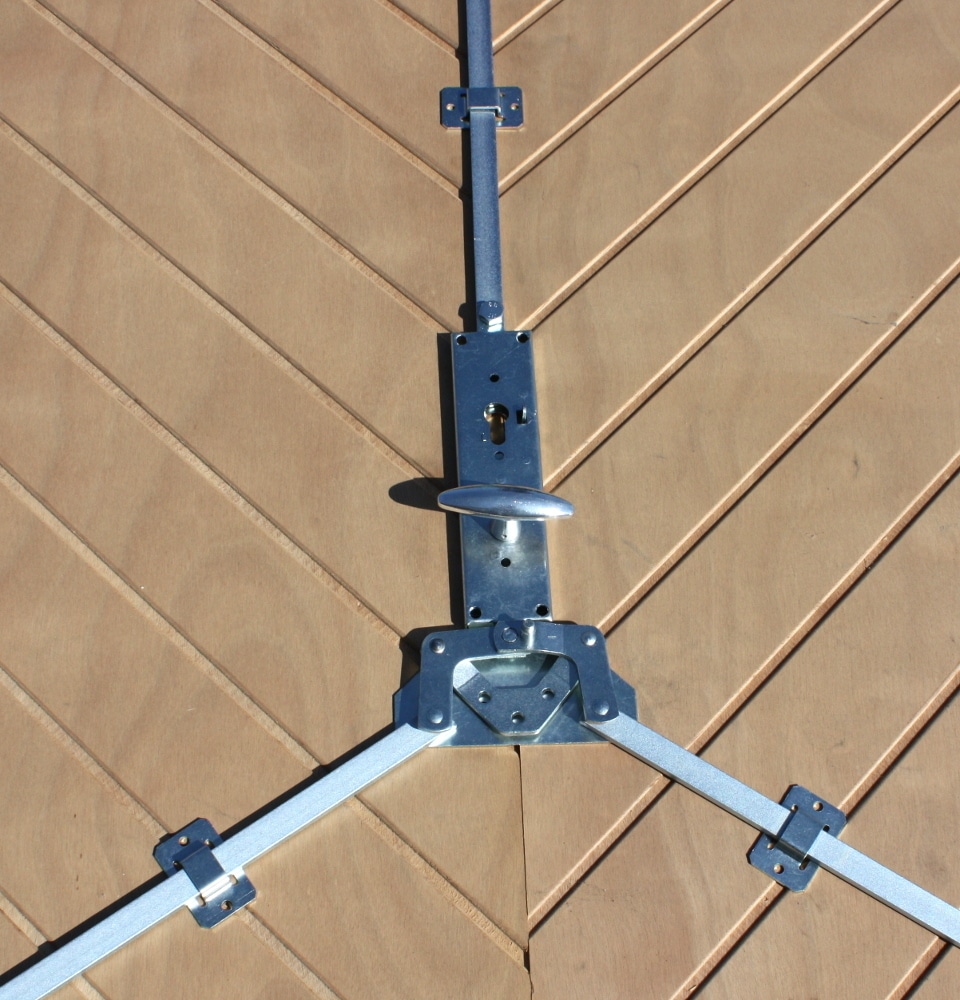

• eventuell mit Dübel und einen Profil-Halbzylinder 10 x 40 mm Montageempfehlung GTB das Winkelgetriebe wird an dem unteren Riegel-Punkt vom Schloß mit einer Mutter angeschraubt das Schloß mit dem Winkelgetriebe und der Unterlegplatte vom Winkelgetriebe anhalten und anzeichnen Schloss und Winkelgetriebe als Bohrschablone benutzen und alle Bohrungen anzeichnen und ausführen auf dem Torflügel die Position der Flachstangen anzeichnen die beiden unteren Flachstangen in die Halterung des Winkelgetriebes einhängen die obere Flachstange mit der Schrauben M 10 befestigen den Hub der Flachstangen von ca. 20 mm zur jeder Seite beachten Flachstangen bei Bedarf mit einer Metallsäge oder Trennschleifer kürzen Schloss
• Winkelgetriebe
• Schild
• Doppelgriff und Profilzylinder montieren Flachstangen mit Stangenschlaufen befestigen Schließbleche
• wenn möglich
• aufschrauben oder andübeln die mitgelieferten Schließbleche können auch an einer zusätzlichen Unterlage oder Winkel befestigt werden Schloss
• Winkelgetriebe
• Schild
• Doppelgriff und Profilzylinder montieren Funktion überprüfen und alle Schrauben nachziehen In unserem Shop finden Sie weitere Varianten:
