Beschreibung

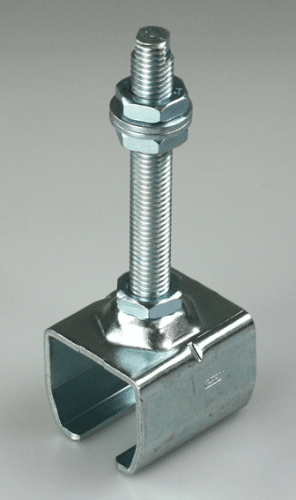

Übersteckmuffe 9038L für die Befestigung der Schiene 9030 an einem Schienenträger oder einem Wandbefestigungswinkel aus Stahl verzinkt (elektrolytischer Oberflächenschutz) Höhe H = 150 mm
• Materialstärke der Muffe 3 mm Gewindebolzen M 14 x 90 mm mit 2 Muttern und 2 Unterlegscheiben zum Befestigen der Muffe an einem Schienenträger oder Wandwinkel Maß von der Unterkante Schieneträger oder Wandwinkel bis zur Oberkante der Schiene = 27 bis 95 mm verstellbar zum Fixieren der Schiene kann der Bolzen eingeschraubt werden dafür die Mutter an der Muffe lösen
• den Bolzen bis auf die Schiene drehen und die Mutter wieder festziehen Montage: Befestigungsmuffen alle 45 bis 65 cm montieren z.B.: für Schienenlänge 200 cm = 5 Stück für Schienenlänge 300 cm = 6 Stück für Schienenlänge 400 cm = 8 Stück für Schienenlänge 600 cm = 10 Stück
