HELM 73W-300BA1S1 Schiebetürbeschlag 300 cm mit SmartStop und Blende Alu silber Wandmontage

Beschreibung

HELM 73W-300BA1S1 Schiebetürbeschlag 300 cm

Lieferung bestehend aus:

• 1 Stück Laufschiene Nr. 006047 EV 1 eloxiert, Länge 300 cm
• 1 Stück Abstandsprofil EV 1 Alu eloxiert Länge 300 cm
• 2 Stück Doppelrollapparate Nr. 73 mit Kugellager und Flansch
• 1 Stück Fangstopper Nr. 65 P
• 1 Stück Führungszapfen Nr. 214
• 1 Stück Blende zum Aufklipsen EV 1 eloxiert, Länge 300 cm
• 2 Stück Abdeckkappen einseitig EV 1 eloxiert Nr. 00672
• 1 Stück SmartStop Nr. 007350
• 1 Stück bebilderte und leicht verständliche Montageanleitung

Allgemeine Produktbeschreibung:

• stabiler, leiser und hochwertiger Schiebetürbeschlag der Firma Woelm
• geprüft gemäß DIN 1527:1998
• für den Wohn- und Objektbereich
• für Schiebetüren / Schranktüren / Schiebefenster / Sichtschutzelemente

1 Laufschiene Nr. 60  EV 1 eloxiert 300 cm

• robuste ALU Schiene, Länge 300 cm, B x H = 31 mm x 33,3 mm
• die Schiene ist 7 x seitlich vorgebohrt
• mit einer Metallsäge einfach kürzbar
• eine 2. Schiene kann als Verlängerung bei größeren Öffnungen angeschraubt werden
• auch in 300cm Länge erhältlich

1 Abstandsprofil EV 1 eloxiert 300 cm

• bauseitiger Unterbau entfällt
• leichte Montage
• Länge 300 cm, Breite 15 mm, Höhe 33,7 mm
• auch in 200 oder 240 cm erhältlich

1 Garnitur Nr. 73 für Holztüren

• 2 Rollapparate Nr. 73
• 2 Flansche = Anschraubplatte 20 x 115 mm
• 1 Fangstopper Nr 65 P
• 1 Führungszapfen Nr. 214

1 Blende zum Aufklipsen EV 1 eloxiert 300 cm

• Blende aus ALU EV1 eloxiert
• Länge = 300 cm, Höhe =  65 mm
• einfach auch kürzbar mit einer Metallsäge oder Kappsäge

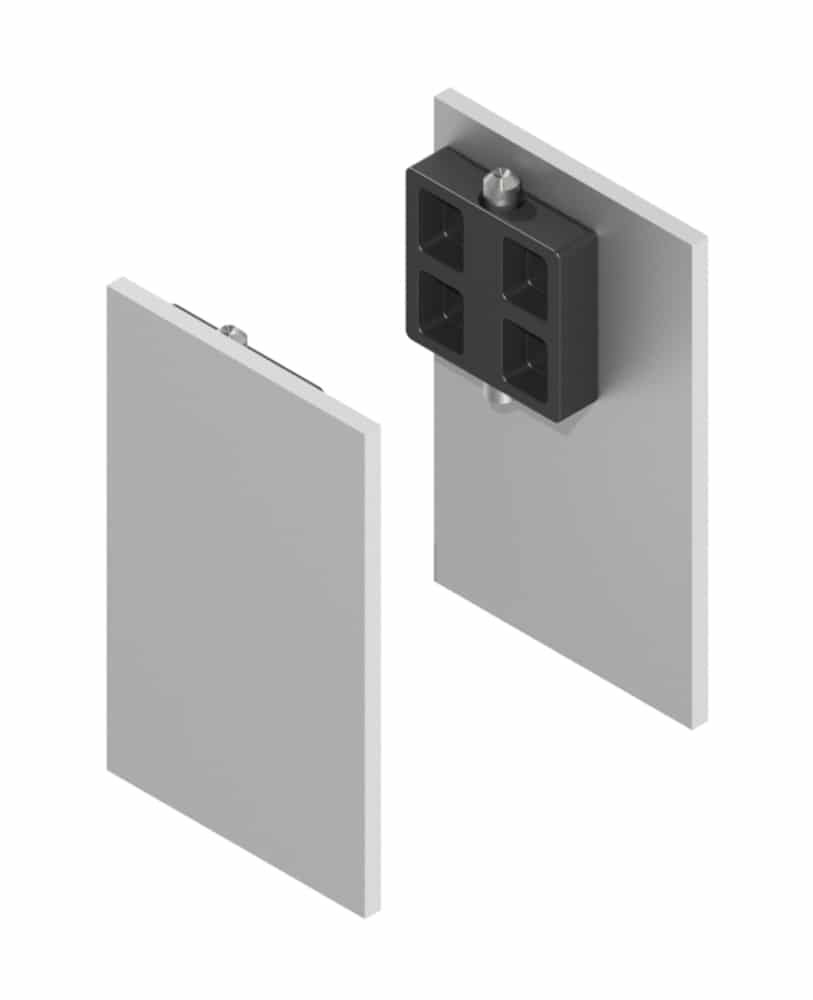

1 Abdeckkappenpaar einseitig EV 1 eloxiert Nr. 00672

• die Abschlusskappen aus ALU EV 1 eloxiert werden rechts und links aufgeclipst
• Länge 65 mm, Breite 56,5 mm, Dicke 2,5 mm

1 SmartStop Nr. 007350

• Tür wird in den Endlagen gedämpft und in die Endposition gezogen
• leises und komfortables Schließen
• Dämpfung kann ein- oder beidseitig erfolgen
• Montage im Laufschienenprofil Nr. 60
• verwendeter Luftzylinder ist wartungsfrei
• Tür wird in den Endlagen gehalten, somit ist ein zusätzlicher Fangstopper nicht erforderlich
