Beschreibung

1 Stück Schiebetürbeschlag Helm 73ME- 200 cm in Wand Helm 73ME-200S1 (Schiene kann bei Bedarf wieder demontiert werden) für Decken- oder Wandbefestigung mit Bügel in Wand mit 1 x SmartStop und einem Türvorholer für eine 1-flügelige Holzschiebetür bis Breite 100 cm für Türstärken ab 30 mm
• für Türgewicht bis 80 kg pro Türblatt bei max. Türmaß 100 x 250 cm nur 1 x Versandkosten pro Bestellung Lieferung bestehend aus: 1 Stück Laufschiene Nr. 006053 Alu EV 1 eloxiert
• Länge 200 cm 5 Stück Bügel 73 WT
• 31 x 58 x 16 mm 2 Stück Doppelrollapparate Nr. 73 mit Kugellager 2 Stück Flansch 73 V zum Aufschrauben oder Einfräsen 22
• 5x 15 x 140 mm 1 Stück Führungszapfen Nr. 216 1 Stück SmartStop Nr. 007350 1 Stück Türaussteller / Türvorholer Nr. 006180 1 Stück bebilderte und leicht verständliche Montageanleitung Beschreibung: 1 Stück Laufschiene Nr. 60 Alu EV 1 eloxiert 200 cm robuste ALU Schiene
• Länge 200 cm
• B x H = 31 mm x 33
• 3 mm die Schiene ist alle 300-350 mm mit Pilzbohrungen für eine schnelle Deckenbefestigung vorgebohrt als Einzel- oder Doppelschiene für die Deckenbefestigung verwendbar
• mit einer Metallsäge einfach kürzbar eine 2. Schiene kann als Verlängerung bei größeren Öffnungen angeschraubt werden auch in 240 und 300 cm Länge erhältlich 1 Stück Garnitur Nr. 73ME für Holztüren Nr. 007362 2 Stück Rollapparate Nr. 73 2 Stück Flansche Nr 73 V
• B x H x L = 22
• 5 x 15 x 140 mm 1 Stück Führungszapfen Nr. 216
• Länge x Höhe x Breite = 50 mm x 15 mm x 12 mm für Nut= Breite x Höhe = 13 mm x 15 mm 5 Stück Ergänzungsset Bügel 73 WT Nr. 006165 diese Bügel ermöglichen eine Montage der Schiene an die Wand
• Sturz oder Decke eine Demontage der Schiene ist jederzeit möglich
• ohne die Wand zu öffnen zum Befestigen wird die Schiene mit den Bolzen in die Pilzbohrungen des Bügels gedrückt und um ca. 1 cm verschoben bei den ersten 2 Stück Bügeln wird die Schiene mit je einer Schraube fixiert um ein Verrutschen zu verhindern 1 Stück SmartStop Nr. 007350 Tür wird in den Endlagen gedämpft und in die Endposition gezogen leises und komfortables Schließen Dämpfung kann ein- oder beidseitig erfolgen Montage im Laufschienenprofil Nr. 60 verwendeter Luftzylinder ist wartungsfrei Tür wird in den Endlagen gehalten

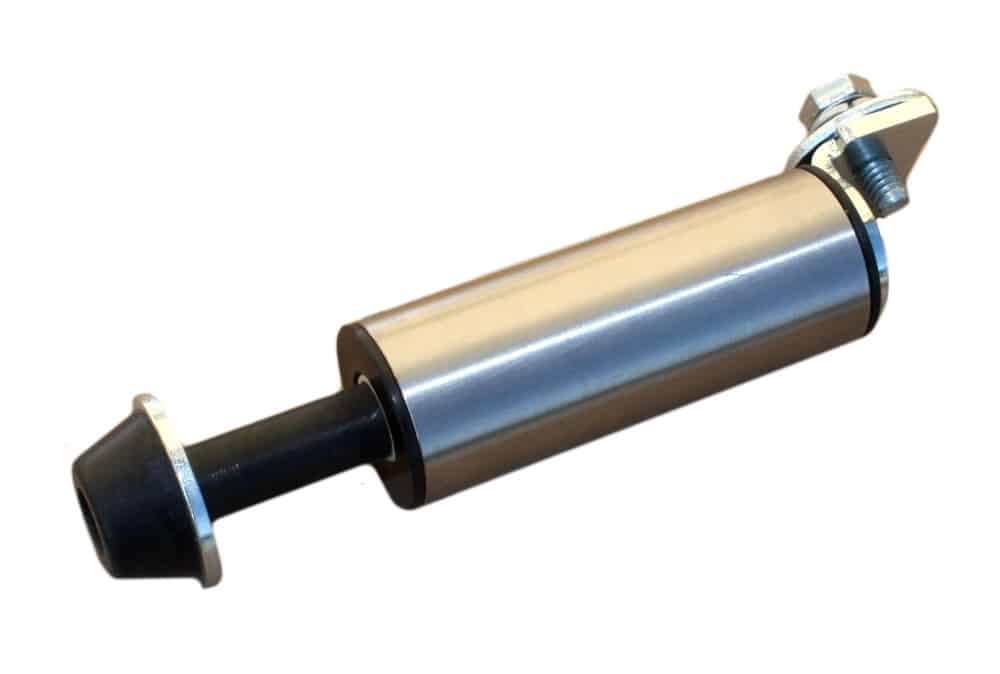

• somit ist ein zusätzlicher Fangstopper nicht erforderlich 1 Stück Türaussteller / Türvorholer Nr. 006180 Länge: 125
• 5 mm
• wird mit einer M6 Schraube in die Schiene befestigt ermöglicht beim Eindrücken des Türblattes um ca. 2 cm und ein schnelles loslassen…das Vorrollen der Tür aus Edelstahl und Kunststoff 26 mm Hub Blende bitte extra bestellen: Schiebetürbeschlag Helm 73 ca. ca. 0
